Productdetails:
|
Type van Matrijs: | Progressieve matrijs | Inspectiemachine: | Micrometer |
---|---|---|---|
Het vormleven: | 2 miljoen keer van slagen | Perskracht: | 80ton |
Tolerantie: | ±0.06mm | Hoofd het bewerken materiaal: | SKD61 |
Precisie: | 0.04mm | Holte: | één rij |
Dikte: | 1mm | Verwerkingsmanier: | WEDM |
Hoog licht: | de componenten van het bladmetaal,de delen van het bladmetaal,Precisiestaal Buigende het Stempelen Matrijzencomponenten |

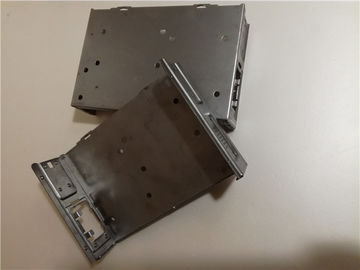

Precisieoem metaalshell van het gevalpc van de douanecomputer het het Geval progressieve buigende bosseleren
delen
Doordring & snijd het Bosseleren is een zeer rendabele manier vlakte snel om te stempelen, „rechthoekige“ gestalte gegeven delen zoals wiggen, verbindingsstukken, en platen. Een voordeel van Pierce & Besnoeiings het Bosseleren is dat de grondstof beter verminderend de totale die hoeveelheid schrootmateriaal over andere het stempelen methodes wordt veroorzaakt wordt gebruikt.
De delen worden veroorzaakt wanneer de duwen van het voersysteem (strook of rolvoorraad) van grondstof in de Pierce & Besnoeiingsmatrijs; bij elke slag of cirkel een gebeëindigd vlak deel zal het eind van de strook worden afgesneden. Dit type van matrijs vereist dat de grondstoffenbreedte aan de grootte nodig voor het deel wordt gesneden. Het voertarief van het materiaal wordt bepaald door de lengte van het deel. De langere delen vergen meer tijd per slag om de strook in positie voor de volgende slag te krijgen. De dikte beïnvloedt ook dat voertarief. De dikkere delen vereisen de pers om een beetje in werking te stellen langzamer dan dunnere delen. Doordring & snijd de gaten en de inkepingen van de Matrijzenstempel op de eerste slag uit, en dan zijn de tweede en de afwerking afgesneden, waar het voltooide deel van de strook wordt gesneden. Snijd eens van de strook gebeëindigde delen zal zijn uitgang de matrijs en zal vallen op een helling of een schuif waar zij in de inzamelingsbak stromen. Het schroot wordt geslagen door de matrijs en onder de pers typisch verzameld, of naast de pers gebruikend hellingen of glijdt.
METS kan „het buigen ontwerpen en bouwen en vormt“ hulpmiddelen, overwoog gewoonlijk een secundaire verrichting waar een vlak spatie of een deel in het hulpmiddel worden geplaatst en en neiging met één of meerdere verrichting of enige perscyclus gevormd, gewoonlijk zullen de lager volumedelen uit secundaire het buigen en het vormen zich hulpmiddelen worden gevormd en worden veroorzaakt.
Kromming/Vorm de Matrijzen worden gebruikt om, het materiaal of het deel in een verscheidenheid van hoeken en de vormen te buigen te vormen of te trekken. Dit kan als secundaire hulpmiddel en verrichting worden gedaan, of het kan in een progressieve matrijs worden gebouwd.
Tool&Dieprofiel
Algemene Mogelijkheden | Ontwerp Modellerings tweede, 3D, verwerking, het assembleren | De Technische ondersteuning van de matrijzenplaats | Inspectie |
Detail het Bewerken Documentatie | DFMEA/PFMEA | Snelle de Bouwprototypen | |
Matrijzentypes | Het vormen zich Matrijzen | Precisie Progressieve het Stempelen Matrijzen | Secundaire Matrijzen |
Hoge snelheidsstaal het Stempelen Matrijzen | Precisieblanking Matrijzen | Het vormen zich Matrijs | |
Bewerkend Materiaal | Carbide (CD650, V3, KD20) | Aspis-23 | Aspis-60 |
S55C-45#55 | AL7075 | SKD11 | |
Het bewerken het Leven | 50 miljoen tot 1000 Miljoen Keer | ||
Matrijzenconcept | 2-plaat Matrijs | 3-plaat Matrijs | Modulematrijs |
Productiemateriaal | CNC | De Oppervlakte EDM van SODICK Nice | P/G |
Boor | SODICK-Draadsnijmachine | J/G | |
Malenmachine | WAIDA-de Machine van de Profielmolen | ||
Stempelend Materiaal | AIDA | PURDER | MICO |
MICO | |||
Stempelend Product | Douane het Stempelen | SIM-granaatscherf | De lenteklem |
Batterijgranaatscherf | Schildtekening | Pers-geschikte Terminal | |
Loodkader | De Terminal van het machtscontact | De Einddelen van PC | |
De extra Verleende Diensten | Douaneverpakking | Verpakking | Behandel thermisch |
Plateren | |||
Levering | 3-5 week | 3-6 week | 4-7 week |
Vorm de bouwproces
Stap | Punt | hoge snelheid het stempelen matrijs |
1 | Citaat | Citaat concurrerende prijs volgens uw details (tekening of steekproef, en verwante vereisten). |
2 | Orde | Tekenovereenkomst na het bevestigen van prijs |
3 | Vormontwerp | Ontwerp de tekening van de vormstructuur volgens uw producttekening of steekproef, |
dan de het bewerken tekeningen naar verzend u voor bevestiging. | ||
4 | Vorm het maken | Na uw bevestiging van onze tekening, beginnen wij de vormen te maken, |
tijdens productieprogramma, | ||
wij verzenden u vorm de bouwvooruitgang met beelden elke week, voor u om ons proces te kennen. | ||
5 | Eerste proef | Wij zullen eerst de het stempelen matrijzenproef op tijd, dan nemen u video of beeld verzenden |
en proefsteekproeven voor u om te bevestigen. | ||
Of u kunt ook aan onze fabriek komen. En wij zullen hen inspecteren en zullen het rapport uitgeven. | ||
6 | De kwaliteit bevestigt | U zult onze het stempelen matrijzenkwaliteit volgens steekproef bevestigen. |
Als u de productstructuur moet aanpassen, kunnen wij u helpen om het verder te veranderen. | ||
7 | Levering | Verscheep de het stempelen matrijs nadat het volledig O.K. is, ingepakt door houten geval. |
FAQ
Q: Wat is uw vervaardigingsvermogen?
- Wij gebruiken Sodick/Charmilles aan de tussenvoegsels van de frabricatematrijs, afmeting wij kunnen doen zijn +/-0.002mm.
Q: Kunt u alle afmetingen bent volgens onze ontwerp/steekproeven maken?
- Wij kunnen waarborgen dat alle afmetingen volgens uw tekening/steekproef worden gemaakt. Gelieve op te merken die afmetingstolerantie wij kunnen doen +/-0.003mm is.
Q: Paste de het stempelen matrijs aan voor mijn persmachine?
- De het stempelen matrijs wordt gemaakt volgens de specificatie van uw persmachine. Vóór begin die matrijzendelen maken, zullen wij het ontwerp ter uw goedkeuring verzenden.
Q: Wat is uw voordeel vergelijkbaar is met andere leverancier op de markt?
- Wij stempelen fabriek, hebben een team bevatten matrijzenontwerp, het maken, onderhoud en het stempelen productie. Wij weten hoe belangrijk de goede vorm voor het stempelen van productie.
- Al onze ingenieurs zijn met meer dan 10 jaar werkervarings. Zij zijn professioneler op precisie het stempelen gebied.
- Alle matrijzendelen die wij zijn door Slow-speed draad EDM, kunnen de afmeting waarborgen hebben gemaakt. Veel van hen maken het door de EDM/fast-Snelheid van de midden-snelheidsdraad draad EDM
Het stempelen matrijzendetails:
